| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | VEGASHINE / OEM |
| Numero di modello: | ITX-Z6741D-11 |
| Quantità di ordine minimo: | 1 unità |
| Imballaggi particolari: | Cartucce |
| Tempi di consegna: | 3 - 10 giorni del lavoro |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 unità al mese |
| CPU: | Supporto per il processore Intel®Tiger Lake-UP3 (1135G7/1145G7, ecc.) | RAM: | DDR4 3200MHz, Max64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit LAN (Dual LAN per scegliere) | Visualizzazione: | LVDS1/EDP1+EDP2+HDMI+VGA |
| COM: | 6* COM | Dimensione: | 170 x 170 mm |
| Potenza: | Fornitore di corrente DC 12~19V |
Caratteristiche chiave
--- supporto per il processore Intel®Tiger Lake-UP3 (1135G7/1145G7, ecc.)
--- supporto SO-DIMM a doppio canale, DDR4 3200MHz, Max64GB
--- supporto all'uscita LVDS1/EDP1+EDP2+HDMI+VGA, quattro
visualizza in modo sincrono e asincrono
--- Carta di rete Gigabit 1*Realtek RTL8111H/8111G
(opzionale rete doppia)
--- supporto 2*USB3.2 Gen2 (10 Gbps), 2*USB3.2 Gen1 (5 Gbps)
--- 7*USB2.0
--- 6*COM (supporta COM2/3 bidirezionale RS485)
--- 1*M.2 M Key supporta PCIEX2/SATA adattivo; 1*SATAIII(6.0
Gbit/s)
--- 1* M.2 E Key, supporta l'espansione del modulo Wifi6/Bluetooth;
--- 1*M.2 B Key, supporta l'espansione del modulo 4G/5G (facoltativo);
--- 1* slot per schede SIM
--- alimentazione DC 12~19V (12V richiede un adattatore da 7A o superiore)
--- Dimensioni: 170*170 mm scheda madre ITX
Specificità
| CPU |
Processore Intel® Tiger Lake-UP3 (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Chipset | Intel® SOC |
| Display Chip | Intel® Iris® Xe Graphics |
| Visualizza l' uscita | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Display multifunzione | Supporta visualizzazione asincrona su quattro schermi |
| Porte USB | 2 × USB 3.2 Gen2 (10 Gbps) 2 × USB 3.2 Gen1 (5 Gbps) 7 × USB 2.0 |
| Memoria | 2 × slot SO-DIMM, DDR4 3200MHz, supporta fino a 32GB |
| Effetti del suono | Controller di decodifica audio a bordo ALC897 Amplificatore di potenza indipendente NS4251 (3W @ 4Ω MAX) |
| Carta di rete | 1 × Realtek RTL8111H/8111G Gigabit Ethernet a bordo (opzionale per due reti) |
| Immagazzinamento | 2 × M.2 M Key, supporta PCIe x2/SATA adattivo 1 × SATA III (6,0 Gb/s) |
| Slots di espansione | 1 × M.2 E Key, supporta l'espansione del modulo Wi-Fi 6 / Bluetooth 1 × M.2 B Key, supporta l'espansione del modulo 4G/5G 1 × slot per schede SIM |
| Porti COM | Controller IT8786E-I |

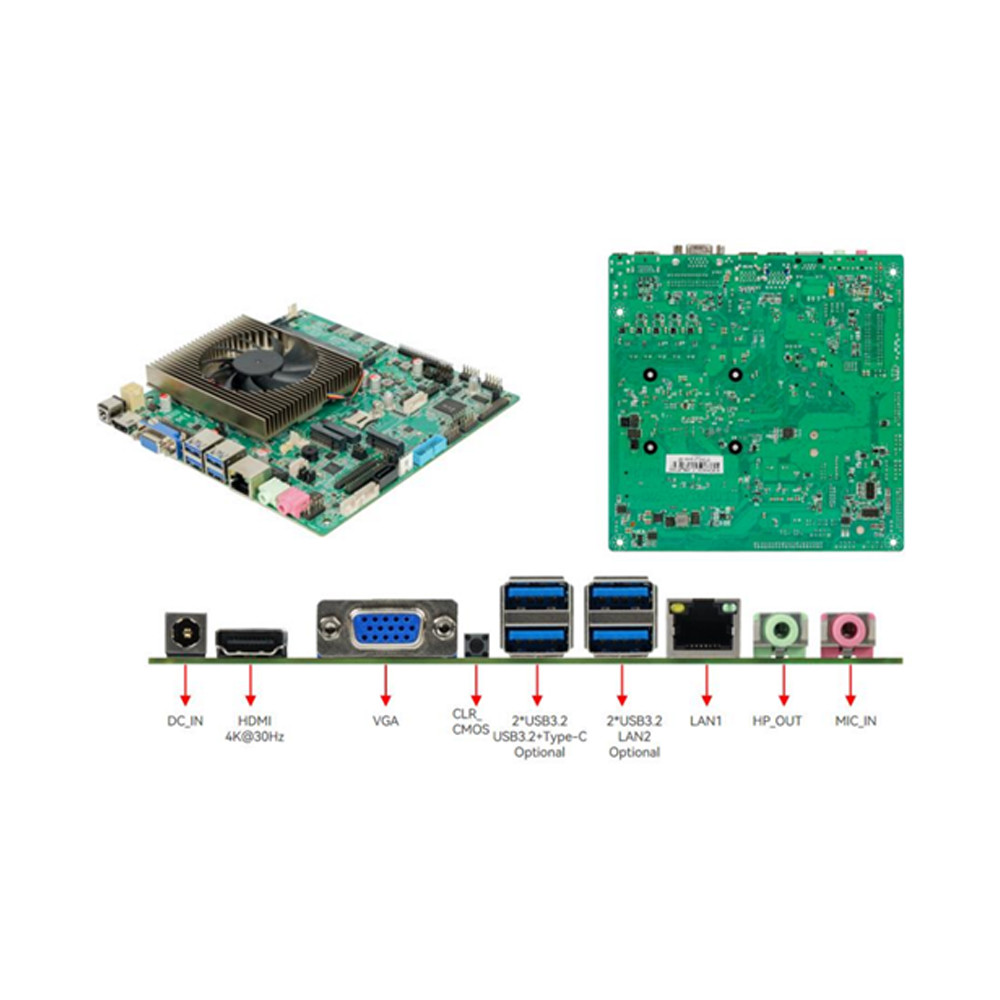

| Interfaccia I/O posteriore | 1* DC_IN |
| 1*HDMI | |
| 1* VGA | |
| 1* pulsante CLR_CMOS | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB 3.2 Gen2 (uno)Lan/Tipo C facoltativo) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
I / O interno connettore |
1*F_AUDIO pin,1*Pin di altoparlante |
| 1*PIN INVERTO | |
| 2*Pini per la produzione elettronica (1)Pin LVDS | |
| 1*BKCL pin | |
| 1*pin SATA,1* SATA_PWR pin | |
| 1*F_USB1 (espandibile 2)*USB3.2 Gen1) | |
| 3*F_USB2.0 (può essere ampliato fino a 5*USB2.0) | |
| 1* pin LPT | |
| 1*JPS2 pin | |
| 1* pin GPIO | |
| 1* pin TPM | |
| 1*F_PANEL pin | |
| Pini 6*COM | |
| 1pin CFAN,1Pin SFAN | |
| 1pin JHDMI,1Pin JVGA | |
| 1*sottovoce ATX_IN | |
| BIOS | BIOS AMI |
| Fornitore di energia | Input di potenza DC 4PIN ATX 12~19V |
| Sistema di raffreddamento | Include un nuovo radiatore CPU |
| Ambiente di lavoro | Temperatura: -15~60°C; umidità 0%~95%, non condensabile |
| Dimensione | 170*170 mm scheda madre ITX |
Modello dei processori di supporto:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
