| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | VEGASHINE / OEM |
| Numero di modello: | ITX-2642D-7TH |
| Quantità di ordine minimo: | 1 unità |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | Da 3 a 10 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 unità al mese |
| processore: | Processore Intel® Core™ i3-7100U/i5-7200U/i7-7500U | RAM: | 2 SO-DIMM DDR4 |
|---|---|---|---|
| Ethernet: | 2 LAN Gigabit | Schermo: | VGA/EDP/HDMI |
| COM: | 2*COM | Dimensione: | 170 x 170 mm |
| Potenza: | Alimentazione DC 12V |

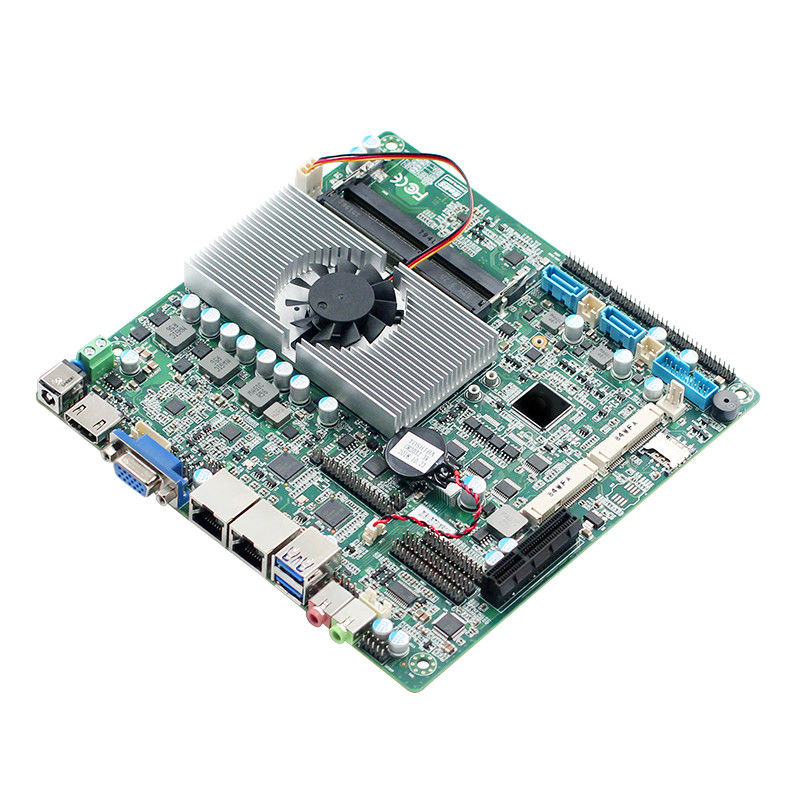

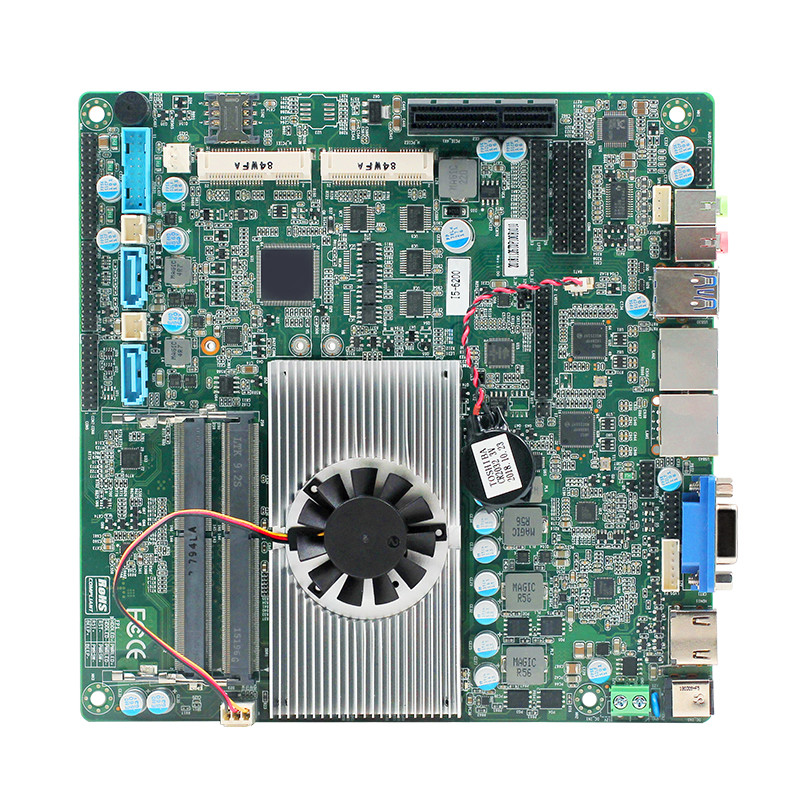

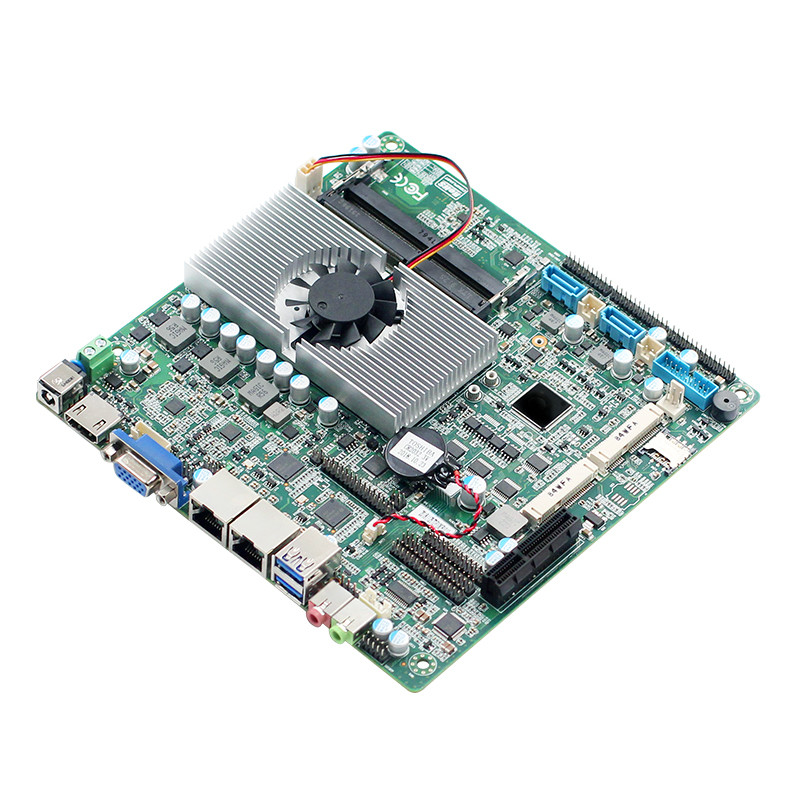

Il modello n. ITX-2642D-7TH è una scheda madre industriale integrata Core i3-7100U / i5-7200U / i7-7500U che supporta 2 * DDR4, 2 * Gigabit Ethernet, 2COM, 10 * USB, display 4K.
Caratteristiche principali
Processore Intel® Core™ i3-7100U/i5-7200U/i7-7500U integrato
Supporta 2 SO-DIMM DDR4
Grafica Intel HD integrata
Supporta display VGA / EDP / HDMI
Supporta 1 * Mini-SATA, 1 * SATA 3.0
2 LAN Gigabit
4*USB3.0, 6*USB2.0
2*COM
Alimentazione DC 12V
Dimensione: 170*170 mm
Specifiche
| Processore | processore | Intel® Core™ 7 integratothProcessore mobile Kaby Lake RU Soc i3-7100U /i5-7200U / i7-7500U |
| Pacchetto CPU | BGA | |
| chipset | SOC seriale Intel® Kaby Lake RU | |
| BIO | BIOS EFI | |
| Memoria | Architettura tecnologica | Supporta DDR4 a doppio canale 2133 Mhz |
| PRESA | 2 prese DDR4 SODIMM 260 | |
| Controllore grafico | Scheda grafica Intel HD 620 (scheda grafica I3-7100U); il modello della scheda grafica è correlato alla CPU |
|
| video | Doppio LVDS ed EDP |
Supporta la risoluzione massima a 24 bit a doppio canale 1920 * 1200, Supporta la risoluzione massima EDP 4096 * 2304 (uno o l'altro) |
| VGA | Supporto risoluzione massima VGA 2048x1536 | |
| HDMI | Supporto risoluzione massima HDMI1.4 (4096*2304@30HZ supporto display 4k) | |
| Doppio display | LVDS + VGA, LVDS + HDMI, HDMI + VGA Visualizzazione sincrona o asincrona | |
| Tre display | Supporto LVDS+VGA+HDMI display sincrono o asincrono a tre pannelli | |
| Pannello posteriore I/O | Porti | 1*VGA,1*HDMI,2*LAN,2*USB3.0 1*MIC-OUT/LINE-OUT 1*CC |
| Internet | Controllore | 2*Intel I211AT(Quando l'interfaccia I/O è 4 USB, c'è solo una scheda di rete Intel I211AT.) |
| Audio | Controllore | Decodifica audio Raychem HD ALC662 (canale sinistro e destro + microfono) |
| Super I/O | Controllore | ITE8786E |
| Controllore hardware | Timer da guardia | 0-255 secondi, fornendo una routine watchdog |
| Più fresco | Termoventilatore in alluminio (supporta la regolazione automatica e manuale della velocità della ventola) | |
| USB |
4 * USB 3.0 6 * USB 2.0 |
|
| Porte di uscita/ingresso | Com | 2*RS-232 |
| PS/2 | Interfaccia 1 * PS / 2 pin | |
| Pannello touch | supporto touch panel 4 fili 5 fili 8 fili (opzionale) | |
| GPIO | 8 bit, che fornisce routine, ingresso/uscita liberamente definiti, livello 3,3 V a 24 mA | |
| Autobus di espansione | Mini-PCle | 2 * Presa Mini-PCIe, supporto PCIe e USBDevice (solo moduli che supportano il protocollo PCIE quando è disponibile l'intestazione del pin USB89) |
| Conservazione | SATA | 1 interfaccia SATAIII standard con una velocità di trasferimento massima di 6 Gb/s |
| SSD integrato | SSD integrato 16/32/64/128G (SATA2 e SSD integrato per facoltativo) | |
| M-SATA | 1 * Mini-PCIe M-SATA Scoket, supporto del protocollo SANDISK, velocità di trasferimento massima 6 gb/s (interfacce M-SATA e SATA1 opzionali per optional) | |
| Alimentazione elettrica | Tipo di alimentazione | Alimentazione DC 12V |
| Temperatura di lavoro | -20℃ ~ +60℃ | |
| AMBIENTE DI LAVORO | Temperatura di conservazione | -40℃ ~ +85℃ |
| Umidità di lavoro | 0% ~ 90% (senza condensa) | |
| Umidità di stoccaggio | 0% ~ 90% (senza condensa) | |
| taglia | taglia | 170*170 mm |
| il peso | 0,5 kg | |
| Sistema | Windows10Linux | |
| certificazioni | CE,RoHS,FCC |
