| Luogo di origine: | Shenzhen Cina |
|---|---|
| Marca: | VEGASHINE / OEM |
| Numero di modello: | ATX-P6663A-Q170 |
| Quantità di ordine minimo: | 1 unità |
| Imballaggi particolari: | cartone |
| Tempi di consegna: | Da 3 a 10 giorni lavorativi |
| Termini di pagamento: | T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 1000 unità al mese |
| processore: | CPU i3-i5-i7 di Intel sesto e settimo | RAM: | 4 prese RAM DDR4 fino a 64 GB |
|---|---|---|---|
| Ethernet: | LAN 3*Gigabit | Schermo: | Esposizione di DP/DVI/VGA/HDMI di sostegno |
| COM: | 6*RS232/RS422/485 | Dimensione: | 305x244 mm |
| Potenza: | Alimentazione ATX | ||
| Evidenziare: | Scheda madre per PC industriale H170,scheda madre per PC industriale Ddr4 |
||

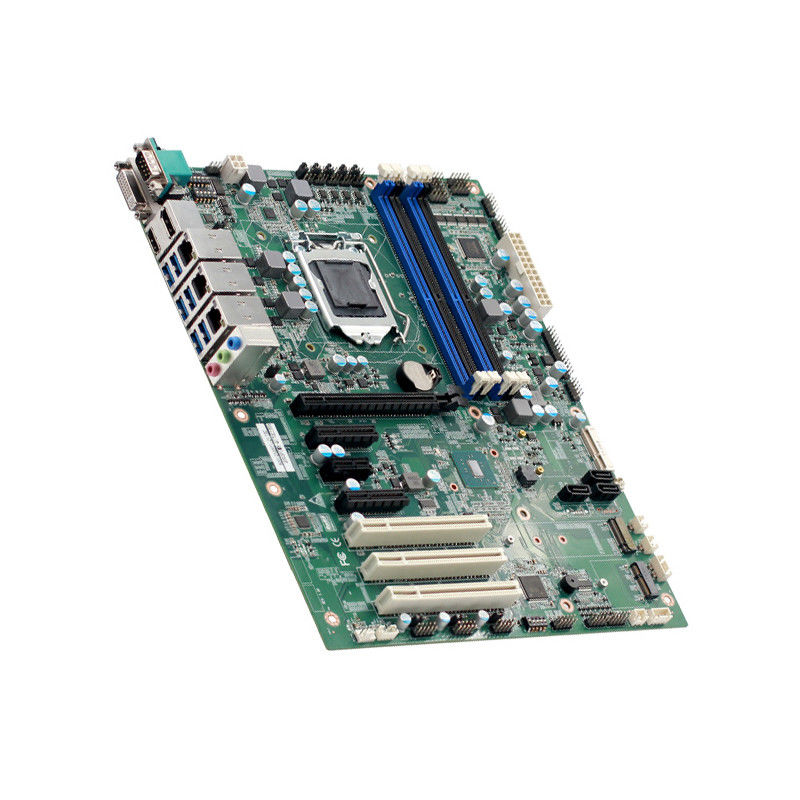

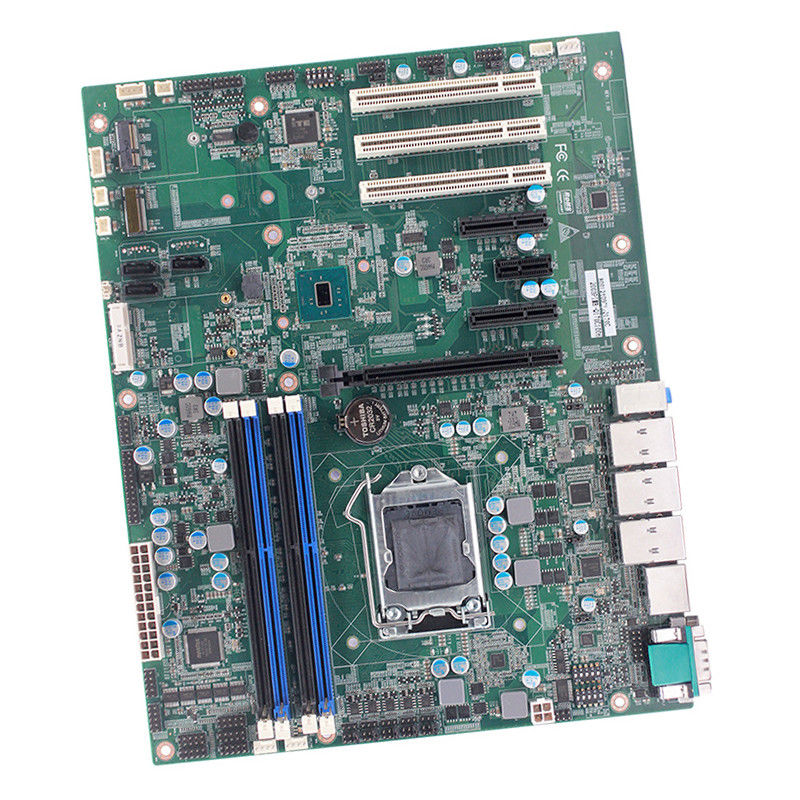

chipset in-tel LGA1151 H170/Q170 scheda madre 6pcie ddr4 scheda madre industriale 6com 3lan 1 * PCIE_X16, 2 * PCIE_X4
Caratteristiche principali
Supporta socket LGA1151 CPU Intel 6th e 7th i3-i5-i7
Chipset Q170
Supporta 4 prese RAM DDR4 fino a 64 GB
Grafica Intel® HD integrata
Supporta display DP / DVI / VGA / HDMI
6*RS232/RS422/485
3 * LAN Gigabit
6 * USB 2.0
6 * USB 3.0
4 porte SATAIII standard
2 * Scocchetto M.2
1*PCIE_X16
2*PCIE_X4
1*PCIE_X1
3 * slot PCI
Mini itx 305x244 mm
Alimentazione ATX
Specifiche
| Sistema processore | processore | Supporta processori Intel di sesta generazione, settima generazione Core, Pentium, serie Celeron |
| Pacchetto CPU | LGA1151 | |
| chipset | Q170 | |
| BIO | BIOS EFI | |
| RAM | Architettura tecnologica | DDR4 a doppio canale 2133/2400 MHz |
| Fessura | 4 slot di memoria DDR4, supporto massimo 64G | |
| video | Controllore grafico | Intel HD Graphics 630 (il modello della scheda grafica è correlato alla CPU) |
| VGA | 2 * 6, intestazione pin da 2,54 mm, supporto risoluzione massima 2048 * 1536 @ 50Hz | |
| HDMI | Supporto risoluzione massima (HDMI1.4) 4096 * 2304 @ 24Hz | |
| DP | Supporto risoluzione massima 4096 * 2304 @ 60Hz | |
| DVI | La risoluzione massima supporta 1920 * 1200 @ 60Hz | |
| Tre display | Supporta la visualizzazione sincrona o asincrona a tre schermi | |
| Backplane I/O | porta |
1 * DP 1 HDMI 1 * DVI 3 * LAN 6 * USB 3.0 1 * MIC-OUT / LINE-OUT / LINE IN |
| La rete | Controllore |
2 LAN Gigabit Intel I211AT 1 LAN Gigabit Intel I219-LM |
| Audio | Controllore | Decodifica audio Realtek HD ALC269Q-VB (LINE-OUT + MIC_IN + LINE-IN + SPKOUT) |
| Super I/O | Controllore | NCT6106D |
| Monitoraggio dell'hardware | Timer cane da guardia | 0-255 secondi, fornisce la routine watchdog |
| Interfaccia di ingresso/uscita | USB |
6 * USB3.0 compatibile con USB2.0/1.1 6 * USB 2.0, supporto massimo + 5 V / 1,5 A |
| Porta seriale |
6 * COM COM1 può essere selezionato come RS232 / RS485 / RS422 (interfaccia DB9) tramite DIP switch e impostazioni del BIOS COM2, 3, 4, 5, 6 possono essere selezionati come RS232 o RS485 (intestazione pin) tramite ponticello e BIOS |
|
| Porta di stampa | 1 * LPT | |
| PS/2 | Interfaccia 1 * PS / 2 pin | |
| GPIO | 2 * 8 bit, fornire routine, definire liberamente input/output, livello 5V @ 24mA | |
| Autobus di espansione | Mini-PCle | 1 slot Mini-PCIe, supporta il dispositivo PCIe |
| PCIE |
1 slot PCIEx16 2 slot PCIEx4 1 slot PCIEx1 |
|
| PCI | 3 slot PCI | |
| Conservazione | M.2 | 1 tasto M: interfaccia bus SATA 2242/2260/2280, 1 tasto E: interfaccia 2230 (WIFI) |
| SATA | 4 interfacce SATAIII standard, velocità di trasferimento massima 6Gb/s | |
| Alimentazione elettrica | Tipo di alimentazione | Alimentazione ATX |
| ambiente di lavoro | Temperatura di esercizio | -20 ℃ ~ + 60 ℃ |
| temperatura di conservazione | -40 ℃ ~ + 85 ℃ | |
| Umidità di lavoro | 0% ~ 90% di umidità relativa, senza condensa | |
| Umidità di stoccaggio | 0% ~ 90% di umidità relativa, senza condensa | |
| sistema | Windows7 Windows10Linux | |
| dimensione fisica | taglia | 305x244 mm |
| il peso | 0,5 kg |
